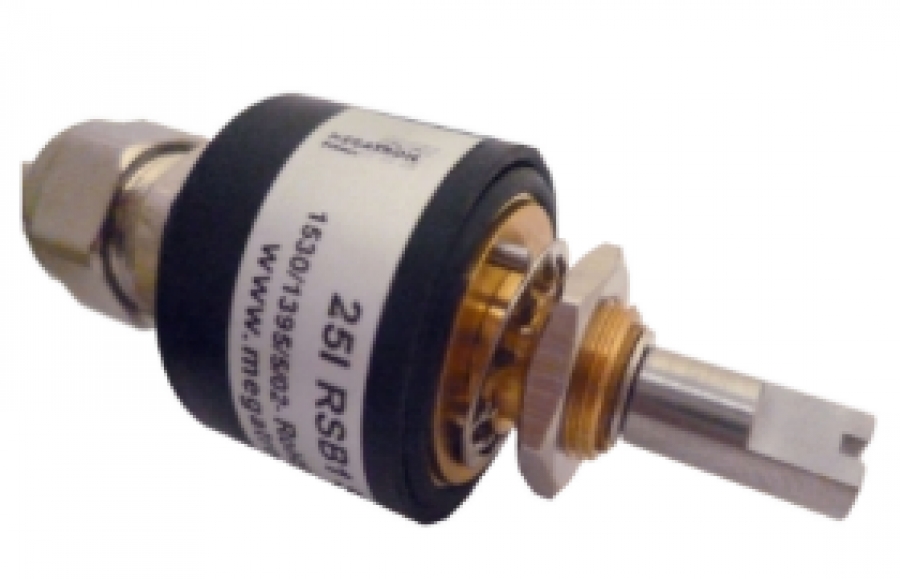

Série 25x RSB codeurs magnétiques à effet Hall

Série 25x RSB codeurs magnétiques à effet Hall

Les codeurs 25x RSB sont des codeurs à effet Hall possédant une course électrique de 360° et une fixation par canon fileté. Ils offrent au choix une interface analogique, incrémentale,PWM, SPI ou SSI. La robustesse de leurs châssis en Nylon 66 renforcé fibre de verre et leurs axes en acier inoxydable leur permettent de fonctionner dans des conditions difficiles.



  Exemples de modèles disponibles:

  • Analogique:  25A RS B1 S 0505 OCG  /  25A RS B1 S 2410 OCG  /  25A RS B1 S 2442 OCG
  • Incrémental: 25I RS B1 S 24OC OCG
  • SPI: 25P RS B1 05 SPI S14 OCG
  • SSI: 25Y RS B1 24 SSI S12 OCG
  • PWM: 25W RS B1 SPWM OCG

Caractéristiques

  • Ø corps 25 mm
  • Ø axe 6 mm
  • Boîtier en Nylon 66 et fibre de verre renforcée (PA66GF30)
  • Sorties :
    • Analogique : 0-5V, 0-10V, 4-20mA, PWM
    • Incrémentale : 5V TTL, 5V ou 24V Open Collector
    • Digitale : SPI ou SSI
  • Gamme d'alimentation :
    • Analogique : 5V DC, 9-30V DC, 15-30V DC
    • Incrémentale : 5V DC, 9-30V DC
    • SPI : 5V DC
    • SSI : 5V DC, 9-30V DC

Documentation

Shortform 25x RSB Fr

AN173 : Mise en oeuvre des codeurs SPI

AN172 : Mise en oeuvre des codeurs SPI
