Série 22/36x RCS codeurs magnétiques fixation servo

Taille de police Réduire la taille de la police Augmenter la taille de police
Imprimer

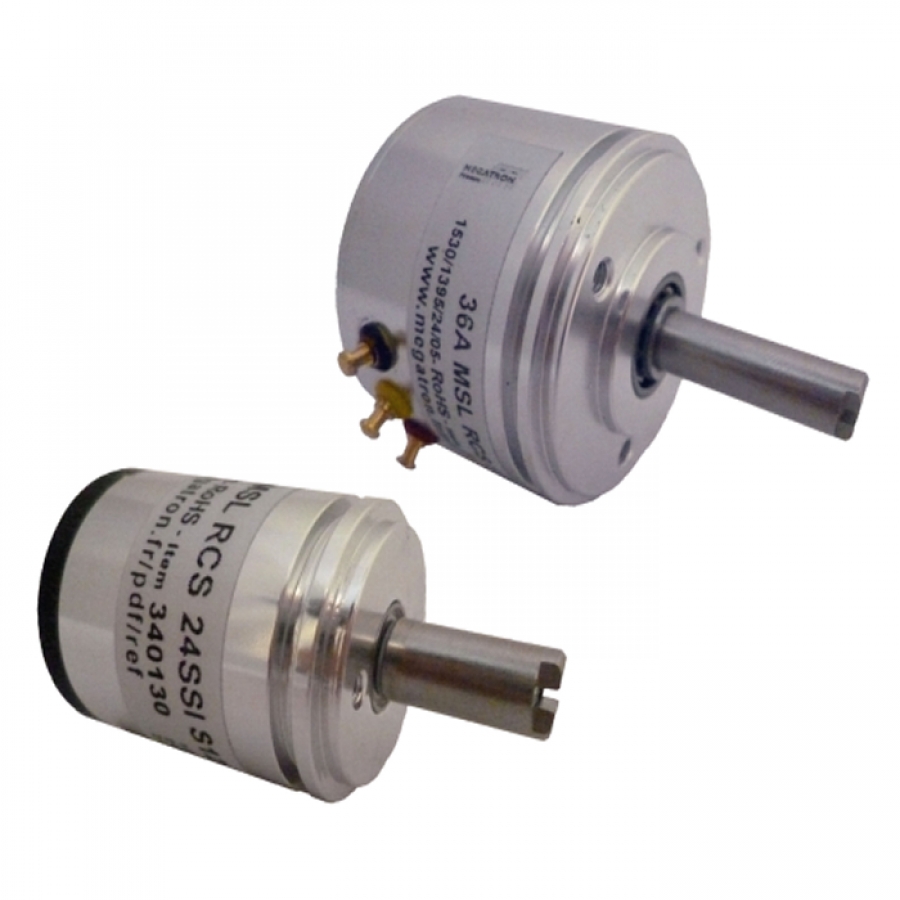

Les codeurs à effet Hall 22xRCS et 36xRCS sont disponibles en versions absolues analogiques,PWM, SPI, SSI ou incrémentales. Ils disposent d’une course électrique de 360° et d’un guidage composé de deux roulements à billes de précision. Leurs boîtiers (Ø22 ou Ø36) en aluminium anodisé et leurs axes en acier inoxydable leur assurent leur assurent robustesse et longévité..

Exemples de modèles disponibles:

Analogique: 22A ou 36A MSL RCS S 0505 / 22A ou 36A MSL RCS S 2410 / 22A ou 36A MSL RCS S 2442
Incrémental: 22I ou 36I MSL RCS S 05TTL / 22I ou 36I ZSL RCS S 24OC
SPI: 22P ou 36P MSL RCS 05 SPI S14
SSI: 22Y ou 36Y MSL RCS 24 SSI S12
PWM 22W OU 36W MSL RCS S PWM

Nouvelle variante analogique multitours : série 22 APM RCS

Caractéristiques

Ø corps 22/36 mm
Ø axe 6 mm
Boîtier aluminium
Sorties :
- Analogique : 0-5V, 0-10V, 4-20mA, PWM
- Incrémentale : 5V TTL, 5V ou 24V Open Collector
- Digitale : SPI ou SSI
Gamme d'alimentation :
- Analogique : 5V DC, 9-30V DC, 15-30V DC
- Incrémentale : 5V DC, 9-30V DC
- SPI : 5V DC
- SSI : 5V DC, 9-30V DC

Documentation

Shortform 22/36xRCS Fr

AN169 : Mise en oeuvre bus SSI

AN173 : Mise en oeuvre des codeurs SPI
