Attention: Cette interface n'est pas disponible seule !
Elle n'est vendue que conjointement avec une imprimante RS232C de notre catalogue.
Elle est disponible en
- "ModBus TCP/IP" sur réseau Ethernet
- "ModBus over Serial" sur liaison série RS422
L'alimentation de l'interface se fait entre 9 et 28 VDC
Configuration & Débogage
La configuration de l'interface se fait par l'intermédiaire de registres ModBus :
- Côté ModBus : Adresse esclave, Vitesse en Baud, Parité, Latence
- Côté imprimante: Vitesse en Baud, Parité, Contrôle de Flux
Des interrupteurs switches ajoutent des fonctions de débogage.
- Les 4 premiers permettent de surcharger les registres côté ModBus :
Adresse esclave, Vitesse en Baud, Parité ; pour revenir à des valeurs connues en cas d'erreur de configuration de ces registres. - Les 2 suivants :
- SW5 active un Dump Hexadécimal des trames reçues
- SW6 envoie un ticket d'information à l'imprimante. Il donne des infos sur le firmware mais permet aussi de tester la liaison côté imprimante.
Un voyant LED jaune sert de status:
- Il s'allume temporairement lors de l'échange de trames sur la liaison ModBus
- Il clignote en permanence en cas d'erreurs
Modbus TCP/IP

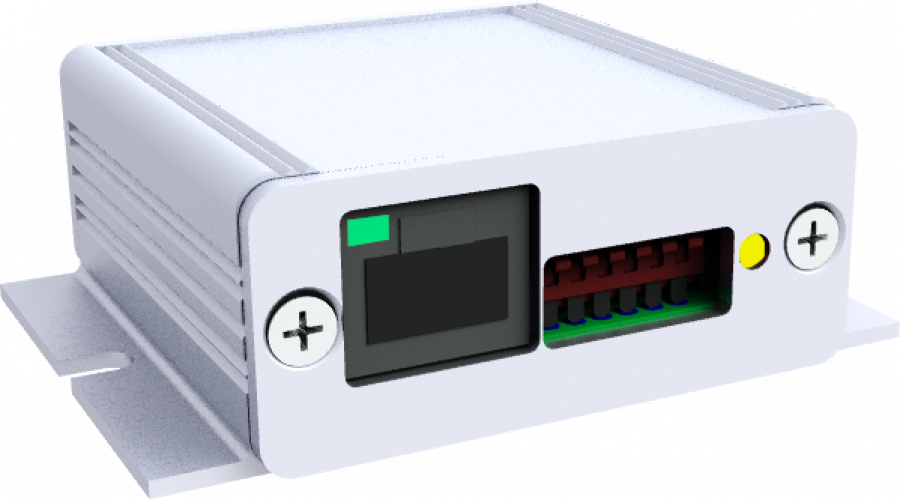

Un module Lantronix XPORT gère l'interfacage TCP/IP et renvoie les données ModBus sur une laison RS232C en niveau TTL.
Il dispose d'une embase RJ-45 avec 2 voyants LED.
Les transmissions ModBus se font sur le port 502. La configuration se fait sur le port 9999.
Il existe un outil de Lantronix nommé "Device Installer" qui permet de rechercher le module sur votre réseau et de procéder à sa configuration.
Il est également possible de faire la configuration par "telnet"
Modbus over Serial
Les signaux RS422/RS485 sont disponibles sur le connecteur CN1 :
- Embase PHOENIX MCV1.5/3-G-3.81
