Note : Ce modèle existe aussi en version miniature avec une réserve à papier de 31 mm (MTH-2500 ).
Caractéristiques
- Miniature
- Economique
- Boîter plastique ABS gris foncé
- Réserve de papier diamètre 60 mm
- 8Ko de mémoire flash pour téléchargement d'un logo
- Impression du logo par la liaison ou par fermeture d'un contact sec
- Impression d'étiquettes possible
- 24 ou 42 caractères par ligne selon les polices installées
- 2 polices différentes re-téléchargeables
- Liaisons selon le modèle
- Série RS232C
- Série TTL
- USB 2.0, Classe imprimante
- Parallèle Centronics
- Ethernet Raw TCP/IP (pour l'impression sur le réseau depuis un ordinateur via un pilote)
- Ethernet Modbus over TCP (pour l'impression depuis un automate Modbus)
- RS422/RS485 (En réception seulement) ou RS422 avec le protocole Modbus over serial (RTU)
- Alimentation 5V DC ou 9-40V DC
- Configuration par la liaison ou par menu imprimé
- Tête d'impression Easyload ELM-208
Langages
- MTH: Langage propriétaire Andig
- Impression en mode courbe graphique (positionnement de points sur la ligne)
- Impression ligne graphique avec compression graphique
- Option : Horloge temps réel pour horodatage
- Possibilité de changement automatique heure d'hiver / heure d'été
- Date Stamp: Ajout automatique de la date et de l'heure à vos messages textes
- PCL Raw : Interprétation partielle du langage PCL3 (HP) en graphique brut. Permet d'utiliser les pilotes HP de la plupart des automates.
- Compressions supportées : No compression, Run Length, Tiff4, Delta Row
- Réduction horizontale et verticale paramétrable pour adapter le graphique à la largeur du papier
- EPS24 Lite: Interprétation très partielle du langage EPSON
- Ne convient pas pour émuler une imprimante Epson
- Ce mode est réservé à certains clients pour résoudre des besoins spécifiques
- Hexa: Impression des données reçues sans interprétation sous forme valeurs hexadécimales
- Ce mode sert au déverminage des liaisons informatiques
- Il permet aussi d'analyser les trames émises par l'émetteur

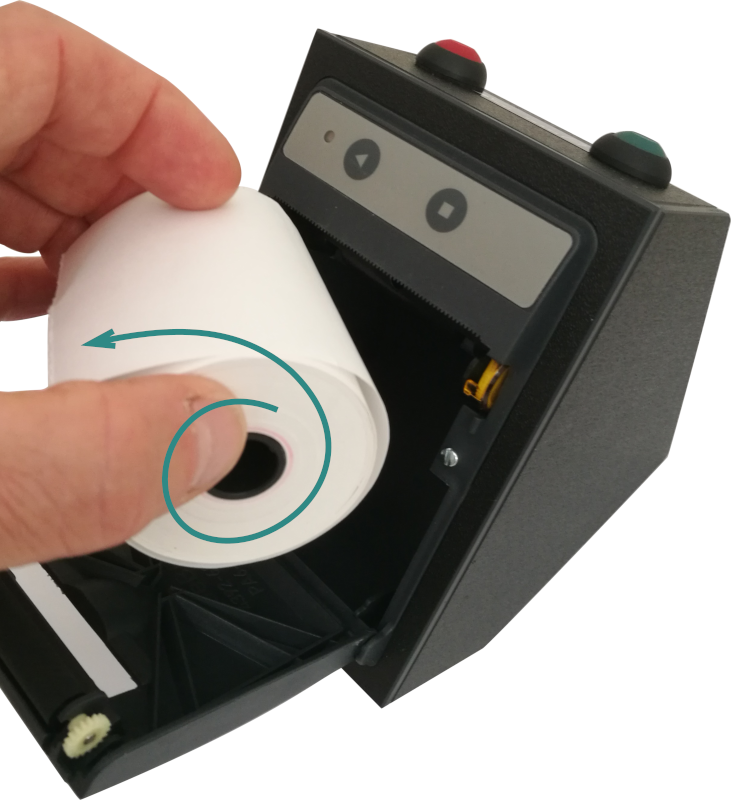

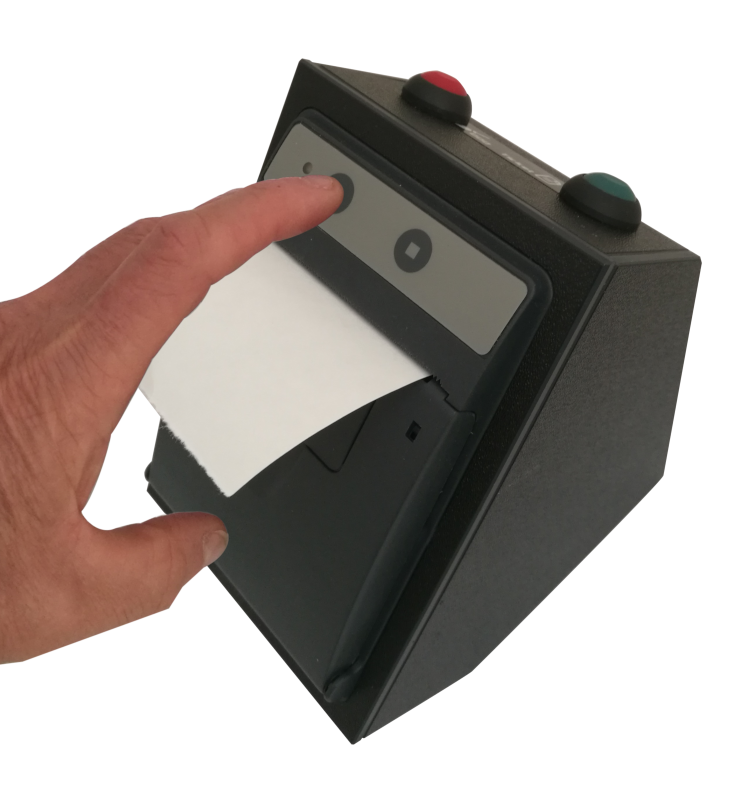

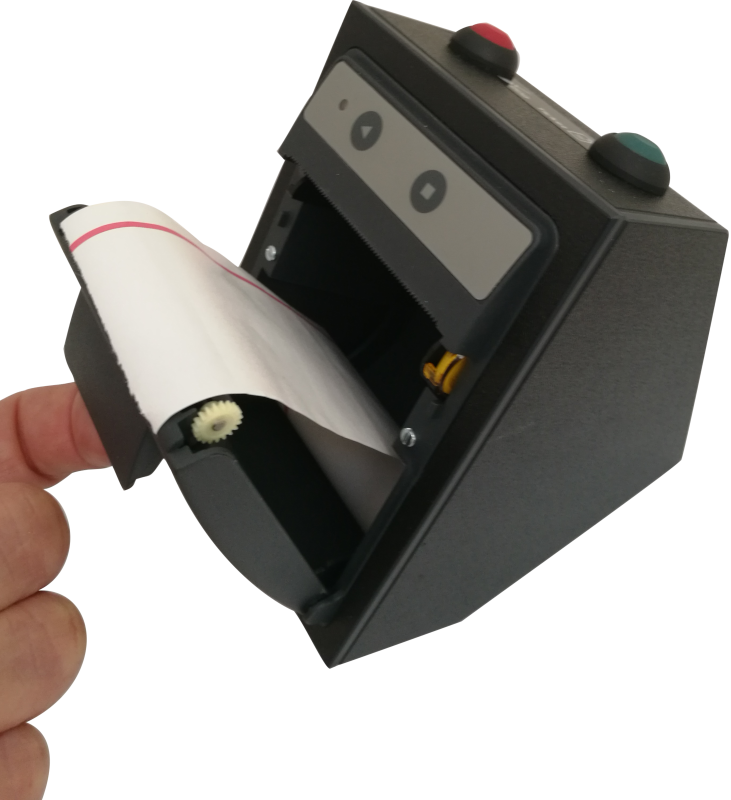

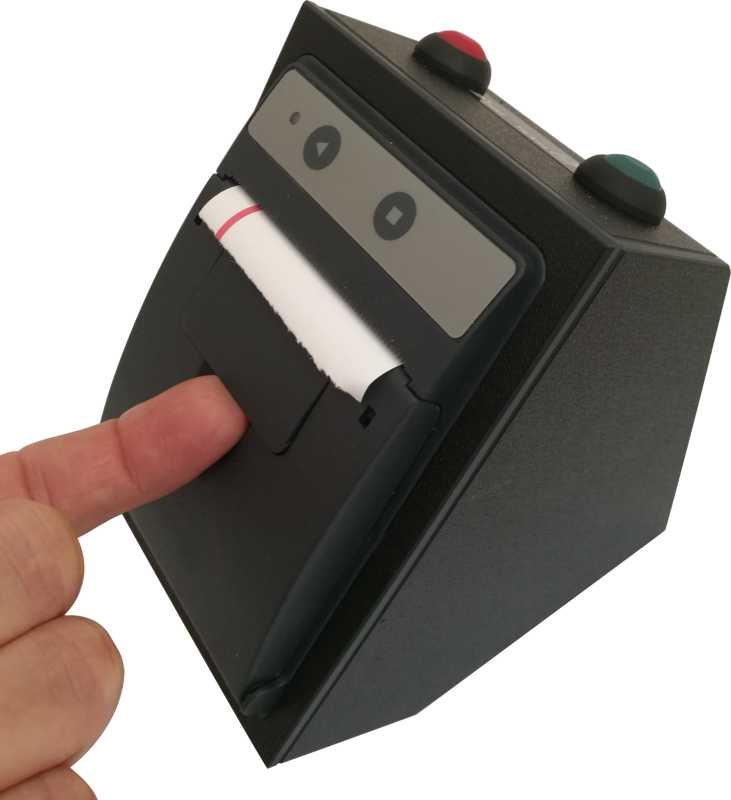

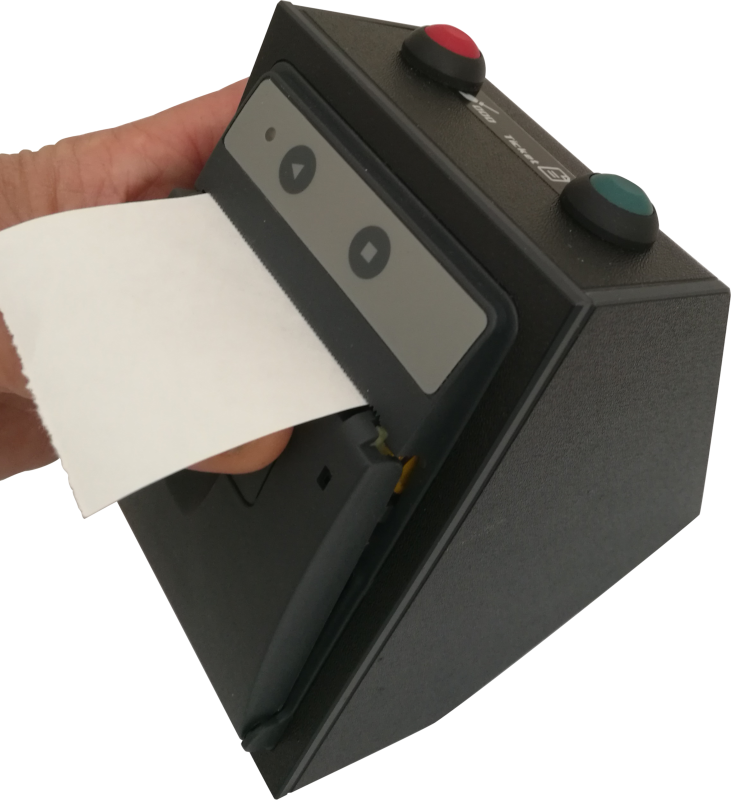

Chargement du papier
L’insertion d’un rouleau de papier dans une imprimante miniature est généralement reconnue comme étant une opération délicate. Une conception résolument moderne a permis de résoudre définitivement ce problème. En effet, il suffit d'ouvrir le capot et d'y déposer le rouleau.
Accessoires
| Cordons | |||
|---|---|---|---|
| DKM-256 | pour MTH-2511 ou MTH-2521 | Cordon série (1x4points/sortie libre) | Shortform DKM-256 (Fr) |
| DKM-239-V | pour MTH-2521 ou MTH-2523 | Cordon série en nappe (Sub-D9-F/1x4 points) | Shortform DKM-239-V (Fr) |
| DKM-247-P | pour MTH-254x | Cordon parallèle en nappe (Sub-D25-M/2x13 points) | Shortform DKM-247-P (Fr) |
| DKM-257 | pour MTH-25x1 | Cordon d'alimentation VDC (1x5 points/sortie libre) | Shortform DKM-257 (Fr) |
| Papier | |||
|---|---|---|---|
| MPA-TH-57-50-1 | Rouleau de papier thermique (largeur 57 mm, diamètre 50 mm) | ||
| MPA-ETH | Rouleau d'étiquettes thermiques (Support: Largeur 57 mm, Ø 50 mm; Etiquettes:H 50 mm, L 50) | ||
Téléchargement
Manuel technique MTH-2500 & MTH-3500 (Fr)
AN138: Connexion d'une imprimante Andig en Ethernet TCP/IP (En)
(pour l'impression sur le réseau depuis un ordinateur via un pilote)
AN145: Connexion d'une imprimante Andig USB sur un terminal SIEMENS (Fr)
AN157: Connexion d'une imprimante Andig en Modbus over TCP (Fr)
(pour l'impression depuis un automate Modbus)
AN128: Impression d'étiquettes avec une imprimante MTH-3500 (Fr)
Drivers Windows XP, 2000, Vista, 7, 8, 8.1,10 (32/64 bits) "non signés"
Intégrations

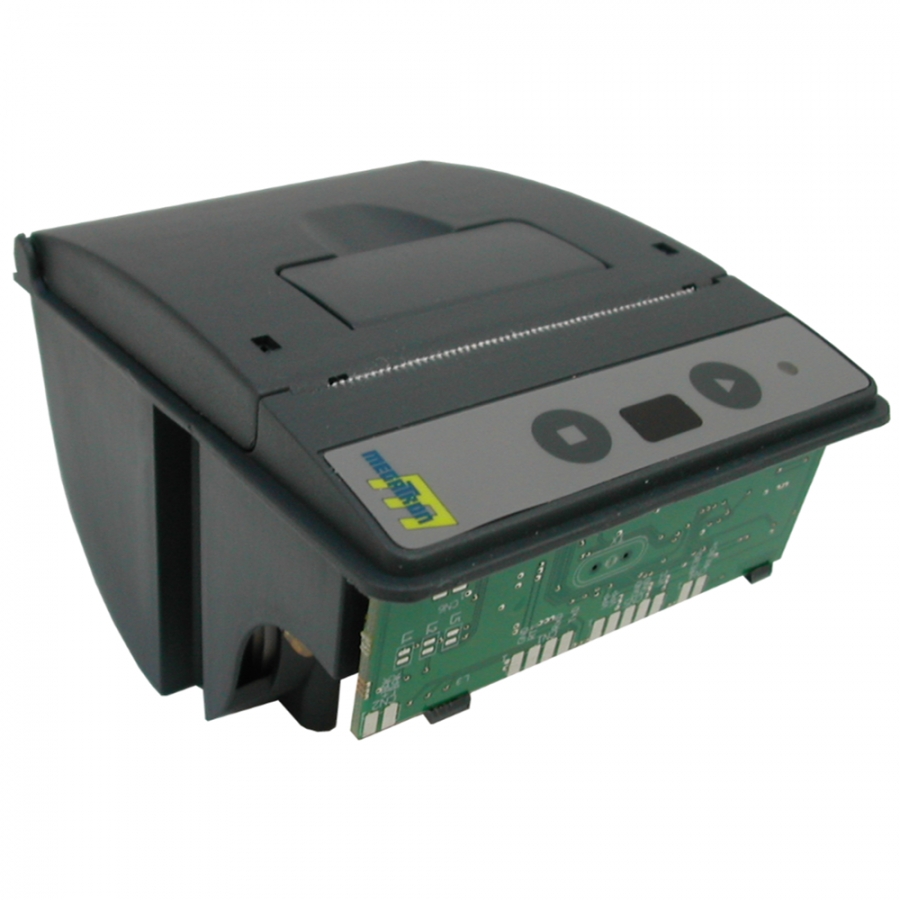

Les modules MTH-3500 peuvent être facilement intégrés grâce à leur faible profondeur. Des accessoires tels que plaque de montage, boîtier mural ou de table sont disponibles :
