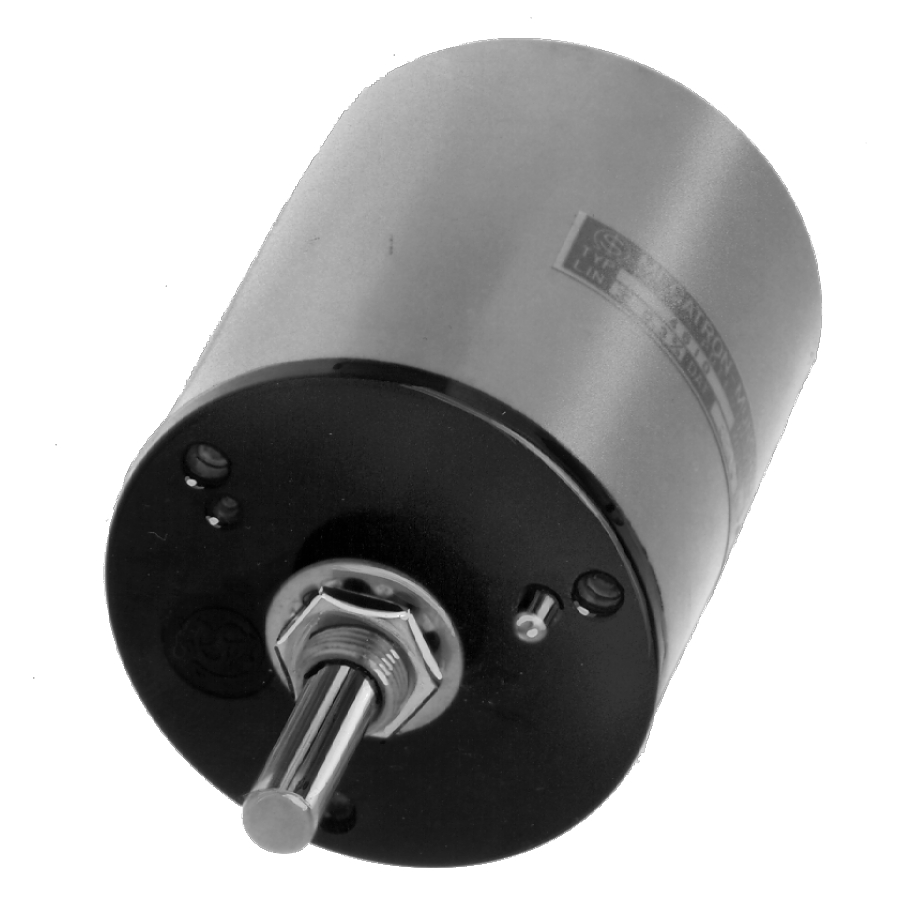

Série 46xx potentiomètre bobiné multitours

Série 46xx potentiomètre bobiné multitours

Les potentiomètres de la série 46 sont des potentiomètres bobinés multitours (3, 5 ,10, 15 ou 20 tours) avec butées, une fixation canon ou servo, un guidage par deux paliers lisses et un axe Ø6 conçu pour lui permettre d’atteindre une bonne précision et d’être adapté aux servo mécanismes.





  4603 4605 4610 4615 4620
Nombre de tours 3 5 10 15 20
Valeurs ohmiques 0.5 Ω à 50 kΩ 0.5 Ω à 100 kΩ 0.5 Ω à 200 kΩ 0.5 Ω à 300 kΩ 0.5 Ω à 500 kΩ
Course électrique 1080° 1800° 3600° 5400° 7200°
Course mécanique 1080° 1800° 3600° 5400° 7200°
Tolérance standard ±5 % ±5 % ±5 % ±5 % ±5 %
Linéarité standard ±0.3 % ±0.3 % ±0.3 % ±0.3 % ±0.3 %
Puissance 2 W 2.5 W 5 W 7.5 W 10 W
Fixation Canon Canon Canon Canon Canon
Montage Paliers Paliers Paliers Paliers Paliers
Diamètre boîtier x longueur 46 x 39 mm 46 x 39 mm 46 x 56 mm 46 x 75 mm 46 x 95 mm
Diamètre axe 6 mm 6 mm 6 mm 6 mm 6 mm
Durée de vie 2 x106 rotations 2 x106 rotations 2 x106 rotations 2 x106 rotations 2 x106 rotations



Shortform 46xx (Fr)
