Série AL17xxM & AL19xxM potentiomètres bobinés multitours

Série AL17xxM & AL19xxM potentiomètres bobinés multitours

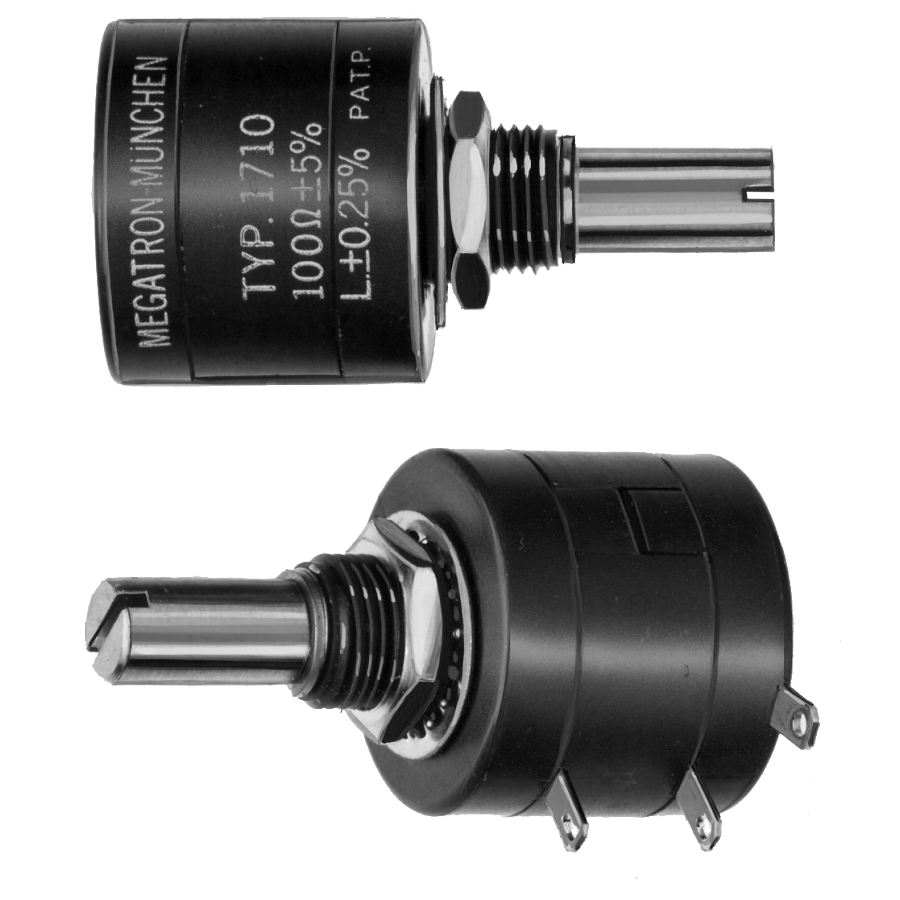

Les potentiomètres AL17XX M et AL19XX M sont des potentiomètres bobinés multitours (3, 5 ou 10 tours). Ils possèdent une fixation canon et utilisent un guidage par paliers lisses. Leur boîtier Ø22 est en polyamide avec un canon en laiton. Aussi, leur axe (Ø6/Ø6.35) est en acier inoxydable. Ces potentiomètres possèdent de nombreuses options (c.f.: documentation).



  AL1703M / AL1903M  AL1705M / AL1905M AL1710M / AL 1910M
Nombre de tours 3 5 10
Valeurs ohmiques 100 Ω à 50 kΩ  100 Ω à 50 kΩ  100 Ω à 100 kΩ
Course électrique 1080° 1800° 3600°
Course mécanique 1080° 1800° 3600°
Tolérance standard ±5 % ±5 % ±5 %

Linéarité indépendante (%)

Linéarité améliorée (%)

± 0.25

_

± 0.25

_

R<5K = ± 0.25

R≥ 5K= ± 0.15

(R≥ 5k= ±0,1

 R<5k= ±0,15)
Puissance 0.5 W 1 W 2 W
Fixation Canon Canon Canon
Montage Paliers Paliers Paliers
Diamètre boîtier x longueur 22 x 19 mm 22 x 19 mm 22 x 19 mm
Diamètre axe 6.35 mm pour AL17xx
6.00 mm pour AL19xx		 6.35 mm pour AL17xx
6.00 mm pour AL19xx		 6.35 mm pour AL17xx
6.00 mm pour AL19xx
Durée de vie 300 000 rotations 500 000 rotations 1 x106 rotations





Shortform AL17xxM et AL19xxM (Fr)
