TRCD joystick de table à effet Hall 2 ou 3 axes

Le joystick TRCD est un joystick de table destiné aux applications de haute précision, notamment celles pour lesquelles l’ergonomie est décisive. La position du manche est mesurée par des capteurs magnétiques à effet Hall. Cette technologie sans contact lui confère une usure mécanique quasi nulle. Ce joystick est totalement personnalisable (Plastron, bouton,etc...). N’hésitez pas à nous consulter afin d’étudier la faisabilité de votre personnalisation.

Domaines d'application : vidéosurveillance, médical, robotique, automatisme, commande de pupitres...

Caractéristiques

  • Etanchéité IP50
  • 2 ou 3 axes avec Rappel au centre
  • Clavier 10 boutons sur le boîtier
  • 1 bouton poussoir sur le manche
  • Interface USB : Périphérique Composite (HID, Joystick et Souris)

Personnalisation

Totalement personnalisable :

  • Plastron standard ou en option selon votre design
  • Boutons sur la base du support
    • Boutons Opaques (rouge et blanc)
    • Option: Boutons Translucides avec Voyants Leds bleus
      • Fonction Rétro-éclairage ou Reflet des boutons appuyés
      • Possiblilité de prendre le contrôle des Leds par commande HID: Exemple en C#, Pascal et Python
      • 4 intensités lumineuses
    • Configurable individuellement :
      • en bouton à appui
      • en bouton en auto-maintien
  • Axes:
    • Possibilité de les inverser ou de les désactiver
    • Zone neutre réglable entre 0 et ± 9%. Défaut ± 5%
  • Utilisation comme :
    • Joystick (maxi 3 axes et 12 boutons)
    • Option: Souris (maxi 3 axes et 3 boutons)
    • Option: Bascule entre les 2 modes Joystick et Souris
      • Un des boutons peut être dédié à la bascule entre les 2 modes
        sinon un cavalier sur la carte peut faire cette bascule (non sorti du boîtier)
      • Les 3 axes sont affectés au mode actif, l'autre mode reçoit des valeurs neutres
      • Jusqu'à 3 boutons sont affectables à la souris (Gauche, Droite et Milieu)
      • Jusqu'à 12 boutons sont affectables au Joystick
      • Les boutons affectés dans les 2 modes sont envoyés vers le mode actif, l'autre mode reçoit une valeur inactive.

Documentation

Shortform TRCD (Fr)



Plastrons personnalisables

TRCD Plastrons

Les plastrons peuvent être personnalisés :

  • à partir de petites quantités
  • avec votre logo
  • avec des textes de votre choix

Bouton en Appui

TRCD Bouton en appui simple

Le bouton n'est fermé que pendant l'appui.

Bouton en Auto-Maintien

TRCD Bouton en Auto-Maintien

Le bouton change d'état à chaque appui.



Configuration possible des boutons du joystick en :
  • Bouton à Appui
  • Bouton en Auto-maintien

Les boutons de la souris ne sont qu'en Appui

Utilisation comme Joystick

TRCD Mouvements Joystick

Jusqu'à 3 axes: X, Y, Z
Jusqu'à 12 boutons

Utilisation comme Souris

TRCD Mouvements Souris

Jusqu'à 3 axes: X, Y, Z
Jusqu'à 3 boutons: Gauche, Droite, Milieu

Configuration possible en :

  • Joystick seul
  • Souris seule
  • Les deux en alternance
    • avec bascule par :
      • un cavalier sur la carte (non sorti)
      • un bouton dédié au choix
    • Les périphériques communs sont affectés à l'interface active
      • Les axes
      • Jusqu'à 3 boutons communs
    • L'autre interface reçoit des valeurs de repos
    • Les autres boutons sont affectés à leur interface

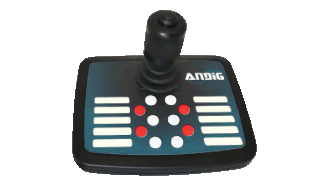

Boutons opaques Rouge et Blanc

TRCD Boutons opaques

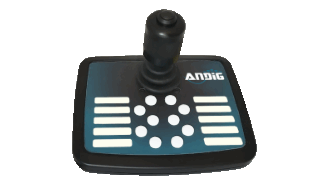

Boutons avec Leds en Option

TRCD Leds

Les leds offrent plusieurs possibilités :

  • Rétro-éclairage
  • Reflet des boutons fermés du joystick
  • Pilotage utilisateur via une commande HID

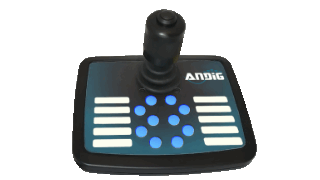

Leds à intensité réglable

TRCD Leds à 4 intensités

Bonus :

  • 4 niveaux d'intensités lumineuses
